محل منبع: | چین |
---|---|
نام تجاری: | SHX |
گواهی: | ISO9001:2015, CE |
شماره مدل: | SHX-500 |
مقدار حداقل تعداد سفارش: | 1 مجموعه |
قیمت: | Negotiable |
جزئیات بسته بندی: | بسته بندی استاندارد صادراتی |
زمان تحویل: | 25-30 روز |
شرایط پرداخت: | T/T، L/C |
قابلیت ارائه: | 200 ست در سال |
برند موتور: | کامینز | نام تجاری آلترناتور: | فراند / لروی سامر / استمفورد |
---|---|---|---|
کنترل کننده: | Smartgen / Deepsea | ساختار ژنست: | نوع را باز کنید |
تنفس: | توربوشارژ | حالت کنترل: | خودکار / دستی |
برجسته: | دیزل ژنراتور 500kva نوع باز,دیزل ژنراتور 500kva کامینز,ژنراتور آماده به کار 3 فاز 550kva |

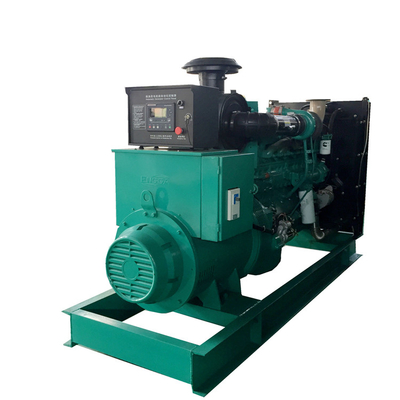

دیزل ژنراتورهای برقی SHX 500kva 550kva ست دیزل ژنراتور برق 3 فاز آماده به کار
پیکربندی استاندارد of مجموعه دیزل ژنراتور با موتور کامینز:
1) موتور کامینز
2) دینام استمفورد (ماراتون، Mecc Alte، نام تجاری Wattek برای گزینه)
3) کنترل پنل Deepsea DSE6020
4) قطع کننده مدار
5) مخزن سوخت پایه 8 ساعت کاری (برای ژنراتور پرایم ≤ 650 کیلو ولت آمپر، فقط قاب پایه برای مدل های دیگر)
6) سیستم نصب شده ضد لرزش
7) باتری، شارژر باتری و سوئیچ جدا کننده باتری
8) خفه کن صنعتی و شیلنگ اگزوز انعطاف پذیر
مشخصات مجموعه دیزل ژنراتور 500kva | |
مدل | SHX-500 |
Genset Prime Power | 450KVA / 360KW |
موتور | کامینز |
مدل موتور | QSZ13-G3 |
نوع موتور | 6 سیلندر در خط، 4 زمانه، آب خنک |
آلترناتور | استمفورد / لروی سامر / فارند / ماراتن |
تنظیم ولتاژ | AVR |
کنترل کننده | دریای عمیق / ComAp / Smartgen |
ضمانتنامه | 1 سال / 1000 ساعت کار |
گواهی | CE، ISO |
محل مبدا | فوشان، چین |
ولتاژ محاسبه شده | 230/400 ولت |
فرکانس | 50/60 هرتز |
جریان رتبه بندی شده | 720A |
روش خنک کننده | چرخه بسته آب خنک با رادیاتور |
ضریب قدرت | 0.8 تاخیر |
سیستم تزریق سوخت | ECU |
سیستم راه اندازی | استارت برقی |
محدوده تامین دیزل ژنراتور برقی 500kva
1. موتور دیزل
1.1 موتور که شامل سیلندر نوع مرطوب، محفظه احتراق تزریق مستقیم، توربوشارژر اگزوز، خنک کننده آب، گاورنر الکترونیکی و غیره است.
1.2 سیستم سوخت، که شامل پمپ بنزین، صافی یا فیلتر و غیره می شود.
1.3 سیستم ورودی و خروجی هوا که شامل فیلتر هوا، صدا خفه کن اگزوز، زیر، تمام لوله های ورودی و خروجی، کابل ها، ابزار، سوپاپ ها و تنظیمات و غیره می باشد.
1.4 سیستم خنک کننده که شامل رادیاتور با هشدار و نشانگر سطح آب، کلید ترموستاتیک، بخاری ترموستاتیک، فن نصب شده روی محور موتور، تمام لوله های متصل، کابل ها، ابزار، سوپاپ ها و تنظیمات و غیره می باشد.
1.5 سیستم روانکاری شامل پمپ ها، مخزن های روغن، صافی ها و فیلترهای روغن، تمام لوله های متصل کننده، ابزارها، شیرها و تنظیمات و غیره می باشد.
1.6 سیستم راه اندازی که شامل 2 مجموعه باتری، مجموعه ای از شارژر AC و لوله های اتصال، کابل ها، ابزار، شیرها و تنظیمات و غیره است.
2. ژنراتور سنکرون AC
2.1 ژنراتور که در صورت نیاز شامل محرک، یکسو کننده، AVR، فن نصب شده روی شفت می باشد.
2.2 کلیه لوله های اتصال، کابل ها، ابزارها، شیرها و تنظیمات و غیره.
3. کوپلینگ و نگهبان
3.1 کوپلینگ
3.2 محافظ کوپلینگ
4. پنل کنترل
4.1 پانل کنترل خودکار محلی
5. صفحه پایه
5.1 صفحه پایه مشترک
6. اسناد
6.1 راهنمای نصب مجموعه ژنراتور
6.2 راهنمای عملیات و تعمیر و نگهداری مجموعه ژنراتور
راهنمای صفحه کنترل 6.3 ژنراتور
6.4 کتابچه راهنمای موتور و فایل کیفیت
6.5 کتابچه راهنمای آلترناتور و فایل با کیفیت
6.6 گزارش آزمون پذیرنده کارخانه
6.7 نقشه ها و نمودارهای نسبی
کنترل پنل موازی
پانل کنترل موازی دو یا چند مجموعه ژنراتور یا مجموعه ژنراتور و شبکه موازی را قادر میسازد تا برق را برای بارها تامین کند.جعبه کنترل موازی ساختار GGD است که دارای کنترل دستی، نیمه خودکار و خودکار است.
تابلوی کنترل موازی دستی: اپراتور سیگنال کار موازی را بر اساس نشانگر موجود در جعبه کنترل موازی به مجموعه ژنراتورهای موازی تجزیه و تحلیل می کند.
با پانل کنترل موازی، منبع تغذیه را می توان با توجه به نیازهای برق کنترل کرد.
